Placa de desenvolvimento com ESP32-S3-WROOM-1 - Espressif ESP32-S3 DevKitC-1-N8R8

A placa ESP32-S3-DEVKITC-1-N8R8 da Espressif Systems foi concebida para aplicações de IoT, comunicação sem fios e projetos de prototipagem rápida. Integra o módulo ESP32-S3-WROOM-1-N8R8, combinando conectividade Wi-Fi 802.11 b/g/n e Bluetooth® 5.x (BLE) a 2,4 GHz, com memória Flash Quad SPI de 8 MB e RAM Octal SPI de 8 MB, ideal para tarefas de processamento e aplicações de controlo. Os pinos de I/O estão acessíveis através de cabeçalhos laterais, facilitando a ligação a periféricos ou breadboards.

PRINCIPAIS CARACTERÍSTICAS
● Conectividade Wi-Fi 802.11 b/g/n e Bluetooth® 5.x (BLE)
● Baseado no módulo ESP32-S3-WROOM-1-N8R8 com 8 MB Flash e 8 MB SRAM
● Compatível com prototipagem rápida e montagem em breadboard
● Suporte para interfaces ADC, GPIO, I2C, I2S, PWM, SPI, UART e USB
● LED RGB endereçável e LED de alimentação a 3,3 V integrados
● Alimentação via porta USB, pinos 5V/GND ou pinos 3V3/GND
● Botões dedicados para boot e reset
● Conversor USB-UART integrado para programação e depuração

ESPECIFICAÇÕES
◾ Wireless:
    - Wi-Fi + Bluetooth Low Energy (BLE)
    - Frequência de Operação: 2,4 GHz
◾ Memória
    - 8 MB Flash (Quad SPI)
    - 8 MB RAM (Octal SPI)
◾ Interfaces Disponíveis
    - ADC
    - GPIO
    - I2C
    - I2S
    - PWM
    - SPI
    - UART
    - USB 1.1 (OTG e UART)
◾ Alimentação
    - 5V DC através de porta USB ou pinos
    - Conversão interna para 3.3 V via LDO
◾ Conectores
    - Cabeçalho de pinos
    - Porta Micro-USB
◾ Dimensões: 62,74 × 25,4 mm
◾ Peso: 53.19 g

NOTA:
Existem versões iniciais e v1.1 do DevKitC-1; a principal diferença é o GPIO utilizado para o LED RGB (GPIO48 na versão inicial e GPIO38 na v1.1).

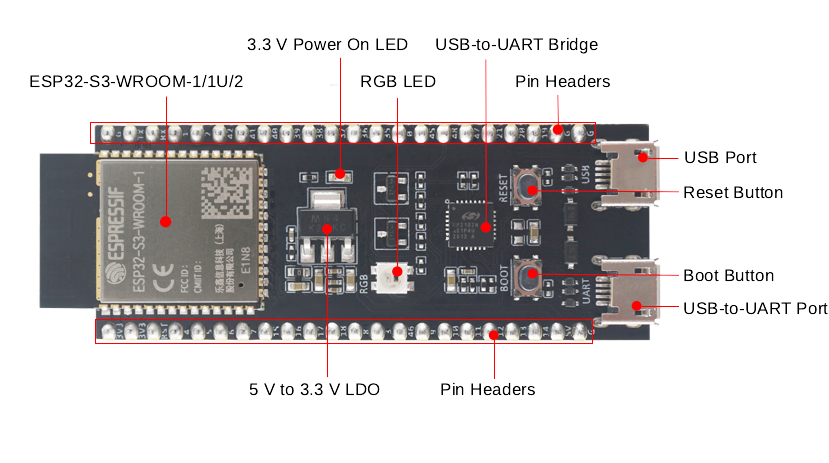

Visão geral:

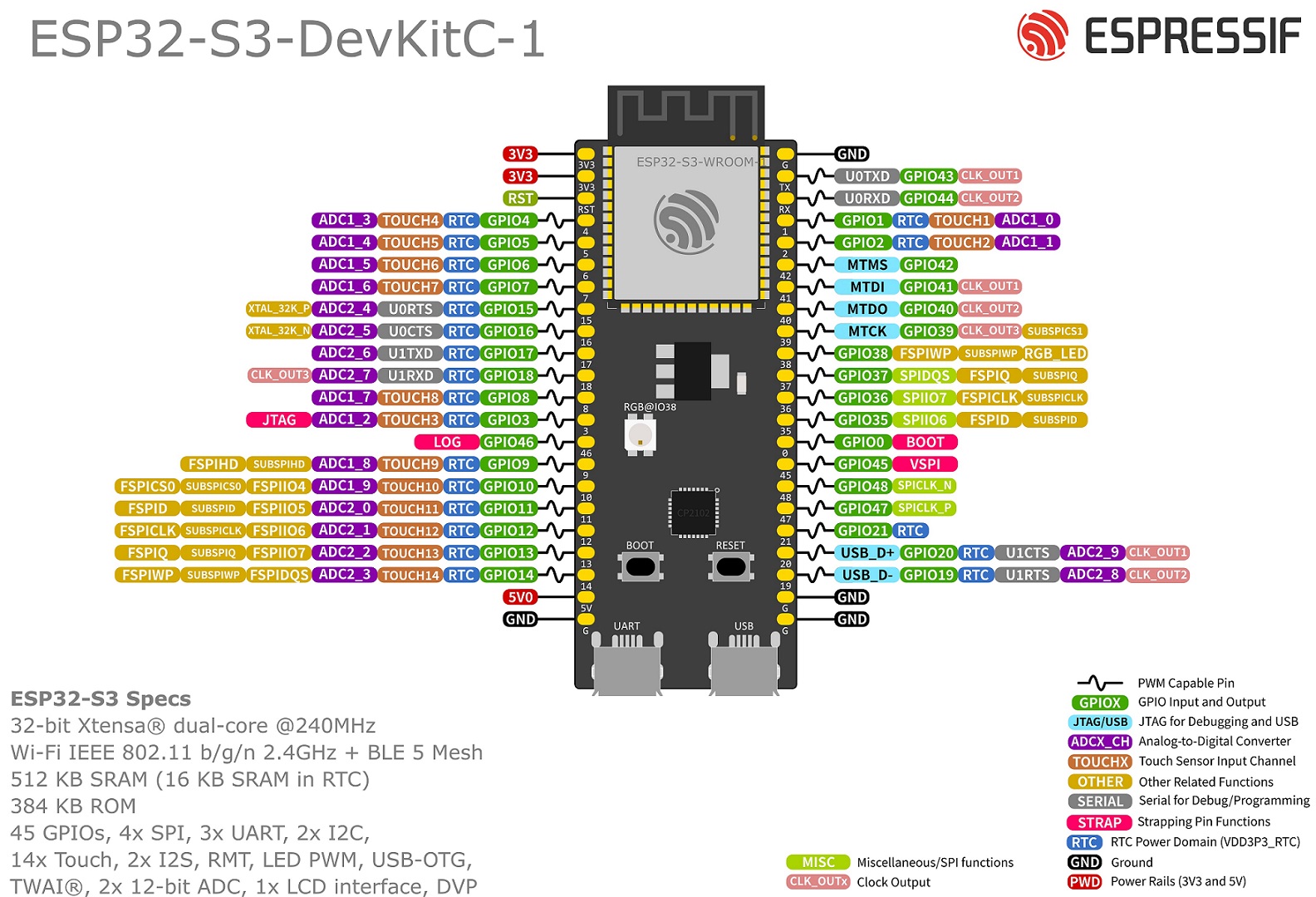

Pinout:

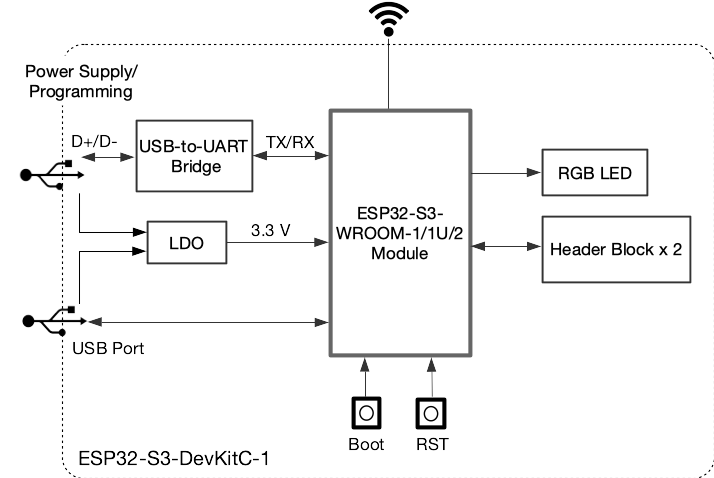

Esquema de blocos:




▶ Documentação (online)
