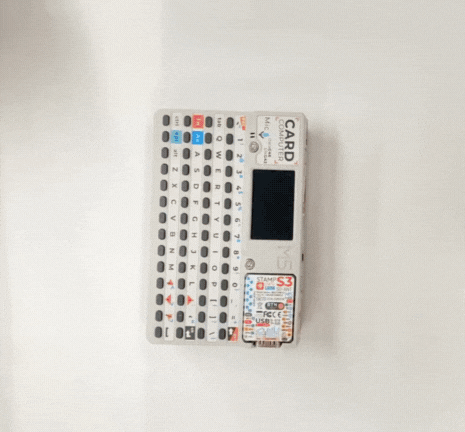

Mini computador portátil com StampS3A, bateria, teclado e display de 1.14'' - M5Stack Cardputer v1.1

O Cardputer é um computador portátil de alto desempenho, do tamanho de um cartão de crédito (ignorando a espessura), perfeito para engenheiros ou entusiastas da eletrónica e/ou IoT.

A versão v1.1 representa uma atualização significativa face à versão original: esta nova versão integra o novo microcontrolador StampS3A, com antena e botões otimizados no módulo central, aumentando de forma notável a estabilidade do sistema e a experiência de utilização.

No que toca à interação com o utilizador, o dispositivo inclui um teclado com 56 teclas e um ecrã TFT de 1,14 polegadas para visualização e controlo eficiente. Está equipado com um microfone digital MEMS SPM1423, que permite gravação e funções de ativação por voz, além de altifalante embutido com câmara acústica para saída de som. Um emissor de infravermelhos oferece capacidades de controlo externo via IV.

Para expansão, a interface Grove integrada permite adicionar sensores personalizados. Em termos de armazenamento, está disponível um leitor de cartões Micro SD. O sistema de alimentação inclui uma bateria interna de 120 mAh e uma bateria de base de 1400 mAh, com circuitos integrados de carregamento e conversão DC-DC, melhorando substancialmente a autonomia.

A estrutura da base incorpora ímanes para fixação em superfícies metálicas e compatibilidade com sistemas de expansão tipo LEGO. Este produto é indicado para verificação rápida de funcionalidades por engenheiros, controlo industrial e sistemas de domótica.

PRINCIPAIS CARACTERÍSTICAS
✅ Microcontrolador StampS3A
✅ Teclado com 56 teclas
✅ Ecrã TFT de 1,14"
✅ Altifalante com câmara acústica + microfone digital MEMS SPM1423
✅ Emissor de infravermelhos para controlo remoto
✅ Interface HY2.0-4P Grove
✅ Ranhura para cartão Micro SD
✅ Bateria interna de 120 mAh + 1400 mAh na base
✅ Base com ímanes
✅ Compatível com expansão tipo LEGO
✅ Compatível com várias plataformas de desenvolvimento
  - UiFlow2
  - Arduino IDE
  - ESP-IDF
  - PlatformIO

APLICAÇÕES
◾ Verificação rápida de funcionalidades e prototipagem
◾ Controlo e automação industrial
◾ Sistemas de domótica
◾ Recolha de dados e monitorização de sensores
◾ Desenvolvimento e aprendizagem em sistemas embebidos
◾ Projetos de comunicação sem fios e IoT

ESPECIFICAÇÕES
◾ Nome original: M5Stack Cardputer with M5StampS3 v1.1
◾ SKU: K132-V11
◾ Processamento
  - SoC: ESP32-S3FN8 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC
  - Flash: 8MB
◾ Armazenamento: Suporte para cartão Micro SD
◾ Interface de entrada
  - Teclado: 56 teclas (4 x 14)
  - Botões: 1 x botão Reset + 1 x botão de utilizador
◾ Áudio
  - Altifalante: Câmara acústica, 8Ω@1W
  - Codec de áudio: I2S@NS4168
  - Microfone: MEMS @ SPM1423
◾ Infravermelhos
  - Emissão IV (∠0°): 410 cm
  - Emissão IV (∠45°): 170 cm
  - Emissão IV (∠90°): 66 cm
◾ Ecrã
  - Tipo: ST7789V2
  - Tamanho: 1,14"
  - Resolução: 240 × 135 px
◾ Interfaces e Expansões
  - Interface Grove: 1 x HY2.0-4P
  - Ranhura Micro SD
◾ Energia
  - Capacidade da bateria: 120 mAh (interna) + 1400 mAh (na base)
  - Corrente em modo de suspensão: DC 4.2 V @ 0,15 μA
  - Corrente em modo IV: DC 4.2 V @ 148,07 mA
  - Corrente em modo teclado: DC 4.2 V @ 138,93 mA
◾ Temperatura de funcionamento: 0 ~ 40 °C
◾ Dimensões e Peso
  - Embalagem: 145,7 × 95,0 × 20,7 mm
  - Peso bruto: 106,8 g
  - Produto: 84,0 × 54,0 × 19,7 mm
  - Peso líquido: 90,0 g

CONTEÚDO DA EMBALAGEM
◾ 1 x Cardputer V1.1
◾ 1 x Chave sextavada em L de 1,5 mm (para parafusos M2)

NOTA
Como a retroiluminação do LCD e o LED RGB partilham a mesma fonte de alimentação, o RGB poderá não funcionar corretamente se a retroiluminação estiver abaixo de 100%. Para utilizar o LED RGB, certifique-se de que a retroiluminação do LCD está no brilho máximo.

▶ Informação adicional (no site da M5Stack)

Download Mode:
Para entrar no modo de descarregamento, mantenha premido o botão G0 na parte lateral do Cardputer v1.1 antes de o ligar ao PC, em seguida, ligue o cabo USB e solte o botão depois de o dispositivo estar ligado.
