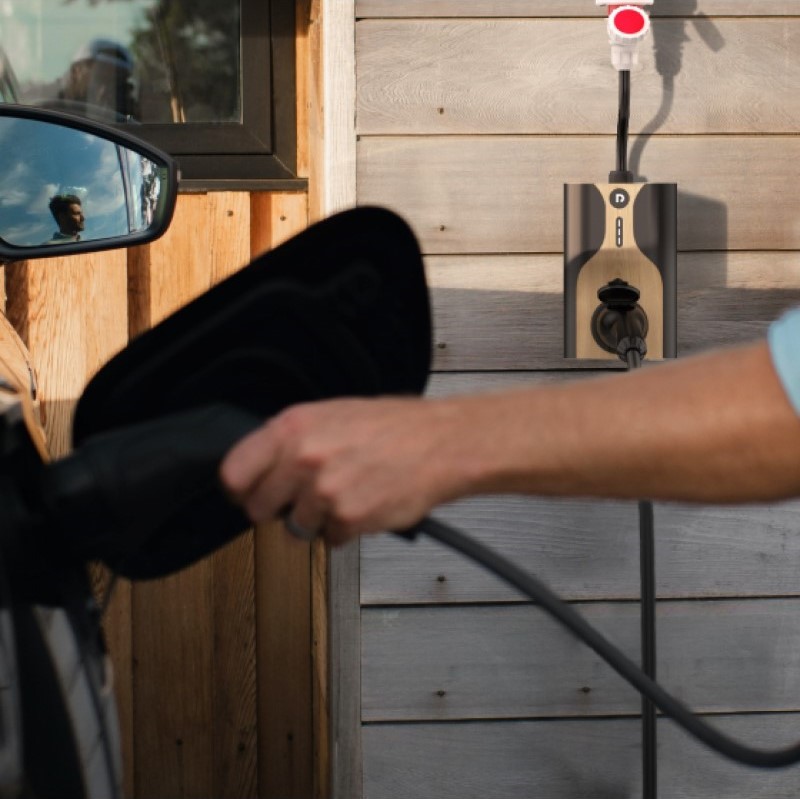

Carregador para carro elétrico (Wallbox) de 22kW trifásico c/ WiFi/BLE/RFID e ficha CEE - Tomada tipo 2 (sem cabo) - RAEDIAN NORA 22-S-C3M-W

Wallbox trifásico para carregamento de veículos elétricos, com tomada Tipo 2 protegida por obturador, compatível com cabos IEC 62196 Tipo 2.

Este modelo vem equipado com ficha de alimentação CEE 3P32A, permitindo uma instalação rápida e sem complicações. Ligue-o diretamente a uma tomada trifásica industrial ou extensão CEE – sem necessidade de abrir a caixa!

Com potência até 22 kW e gestão inteligente da carga, o NORA garante carregamentos seguros, estáveis e adaptados à capacidade do seu quadro elétrico.

Graças à conectividade WiFi/BLE e ao suporte para RFID (inclui 2 cartões), o utilizador pode gerir o carregamento através da aplicação RAEDIAN, controlar o acesso e consultar históricos detalhados. Além disso, suporta backend OCPP 1.6 para integração profissional.

ESPECIFICAÇÕES TÉCNICAS
◾ Modelo: NORA 22-S-C3M-W-0000
◾ Referência: 9101000032122
◾ Saída de energia AC: Trifásico, até 22 kW
◾ Modo de carregamento: Modo AC 3
◾ Conector de carregamento: Tomada Tipo 2 com obturador
◾ Para cabos de carregamento: IEC 62196 Tipo 2
◾ Opções de montagem: Montagem em parede ou pedestal
◾ HMI: LED de logótipo, LED de estado
◾ Gestão de carga: Via App RAEDIAN
◾ Comunicação
    - Interface: WiFi 2.4GHz, BLE
    - Autenticação do utilizador: RFID (ISO/IEC 14443A/B, 13.56MHz), App, Plug-n-Charge
    - Protocolo de backend: OCPP 1.6 JSON
    - Atualização do software: OTA via App ou OCPP
◾ Design elétrico
    - Ficha de alimentação: CEE 3P32A (trifásica)
    - Alimentação elétrica: 400V AC ± 20%, 50/60Hz
    - Sistemas de terra suportados: TN / TT / IT
    - Proteção: UVP, OVP, OCP, Relé bloqueado, Temperatura excessiva
    - Proteção contra corrente residual: Tipo A + 6mA d.c. segundo IEC 62955
    - Medição de energia: ±2% (certificação MID Classe B)
    - Consumo em standby: 4.8W
◾ Certificação e normas
    - IEC/EN 61851-1, IEC/EN 62955, IEC 61851-21-2
    - EN 61000-6-1/2/3/4, EN 61000-3-2/3/11/12
    - EN 300 328 V2.1.1, EN 300 330 V2.1.1
◾ Design geral
    - Temperatura de funcionamento: -30°C a 55°C, com mecanismo de redução automática
    - Altitude de funcionamento: até 2500 m
    - Classificação ambiental: Interior e exterior (IP55, IK10)
    - Dimensões: 260 × 168 × 86 mm
    - Peso: 2,1 kg

NOTAS:
◾ Este carregador possui um dispositivo de monitorização de corrente residual (RCD) no seu interior, capaz de interromper o carregamento automaticamente se for detetada uma corrente residual contínua superior a 6 mA d.c., em conformidade com a norma IEC 62955.
◾ O sistema de proteção diferencial interno é auto-testado entre cada sessão de carregamento, garantindo fiabilidade contínua.
◾ Este RCD interno não substitui nem interfere com dispositivos de proteção externos.
◾ É obrigatória a instalação de um RCBO externo (disjuntor diferencial com proteção contra sobrecorrente) com as seguintes características: Tipo A, 4 polos, 40 A, Curva característica B ou C
